CISCO PACKET TRACER
Packet Tracer adalah sebuah software simulasi jaringan. Sebelum melakukan konfigurasi jaringan yang sesungguhnya (mengaktifkan fungsi masing-masing device hardware) terlebih dahulu dilakukan simulasi menggunakan software ini. Simulasi ini sangat bermanfaat jika membuat sebuah jaringan yang kompleks namun hanya memiliki komponen fisik yang terbatas.Packet Tracer adalah sebuah aplikasi keluaran Cisco yang berfungsi sebagai simulasi/simulator. Aplikasi ini dapat digunakan untuk simulasi dari desain, konfigurasi hinggatroubleshooting. Pengguna dapat secara langsung mengatur dan mengkonfigurasi jaringan yang akan di desainnya. Selayaknya pengguna secara nyata seakan akan di depan komputer yang terhubung ke jaringan. Tampilan yang iteraktif dan kompleks, sehingga memungkinkan pengguna dapat mengembangkan kemampuan dalam mengatur jaringan secara interaktip dan menarik, sehingga kita dapat bermain sambil belajar dari aplikasi ini.
Tampilan Packet Tracer
Loading
Device yang tersedia antara lain;
1. Router
Jenis-jenis router:
a. 1841
b. 2620XM
c. 2621XM
d. 2811
e. Reoter-PT
f. Router-PT-Empty
2. Switch
Jenis-jenis
a. 2950-24
b. 2950T-24
c. 2960-24TT
d. Switch-PT
e. Switch-PT-Empty
f. 3560-24PS
g. Bridge-PT
3. Hub
Jenis-jenis Hub:
a. Hub-PT
b. Repeater-PT
c. CoAxialSplitter-PT
4. Wireless Device
Jenis-jenis Wireless Device:
a. AccessPoint-PT
b. AccessPoint-PT-A
c. AccessPoint-PT-N
d. Linksys-WRT300N
5. Connector
Jenis-jenisconnnections:
a. Automatically Choose Connection Type
b. Console
c. Copper Straight-Through
d. Copper Cross-Over
e. Fiber
f. Phone
g. Coaxial
h. Serial DCE
i. Serial DTE
6. End Devide
Jenis-jenis End Device:
a. PC-PT
b. Laptop-PT
c. Server-PT
d. Printer-PT
e. 7960 (IPPhone)
f. Home-VoIP-PT
g. Analog-Phone-PT
h. TV-PT
i. TabletPC-PT (wireless tablet)
j. PDA-PT (Smart Device)
k. WirelessEndDevice-PT
l. WiredEndDevice-PT
7. WAN Emulation
Jenis-jenis WAN Emulation:
a. Cloud-PT
b. Cloud-PT-Empty
c. DSL-Model-PT
d. Cable-Modem-PT
8. Custom Made Device
Jenis-jenis Custom Made Device:
a. 1841 WIC-2T
b. 2621XM NM-2FEW (2) WIC-2T
c. 2811 NM-ESW-161 (2) WIC-2T
d. Wireless PC
9. Multiuser Connection
Jenis-jenis Multiuser yaitu remote network
Cara Menjalankan Packet Tracer
1. Install Source Program
2. Klik Menu Packet Tracer
3. Pilih Device yang digunakan, drag ke tengah layar.
4. Hubungkan masing-masing device dengan kabel yang sesuai.
Untuk membuat sebuah konfigurasi jaringan, bagi pemula, sebaiknya ditentukan dulu jenis device yang digunakan, berapa jumlahnya dan bagaimana bentuk konfigurasi jaringan tersebut pada kertas buram.
Jenis-jenis kabel penghubung ditentukan berdasarkan aturan sebagai berikut :
· Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight-through :
Router – Switch
Router – Hub
PC – Switch
PC – Hub
· Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over :
Router - Router
Router – PC
Switch - Switch
Switch – Hub
· Untuk mengkonfigurasi Router melalui PC gunakan kabel Roll-Over
5. Konfigurasi masing-masing device
Proses konfigurasi merupakan bagian penting dalam susunan jaringan. Proses konfigurasi di masing-masing device diperlukan untuk mengaktifkan fungsi dari device tersebut. Proses konfigurasi meliputi pemberian IP Address dan subnet mask pada interface-interface device (pada Router, PC maupun Server), pemberian Tabel Routing (pada Router), pemberian label nama dan sebagainya.
Setelah proses konfigurasi dilakukan, maka tanda bulatan merah pada kabel yang terhubung dengan device tersebut berubah menjadi hijau. Ada 2 mode konfigurasi yang dapat dilakukan : mode GUI (Config mode) dan mode CLI (Command Line Interface).
Contoh konfigurasi dengan mode GUI
Klik device yang akan dikonfigurasi. Pilih menu Config. Klik interface yang diinginkan. Isi IP Address dan subnet mask-nya. Lakukan hal yang sama untuk interface-interface dan device yang lain.
Contoh konfigurasi dengan mode CLI
Klik device yang akan dikonfigurasi. Pilih menu CLI. Ketik perintah sesuai dengan format yang disediakan oleh Cisco.
6. Simulasi
Proses simulasi digunakan untuk memastikan apakah jaringan yang sudah dibuat dapat berjalan dengan baik atau tidak. Sebelum menjalankan proses ini, pastikan bahwa antar device sudah terkoneksi dengan benar, yaitu dengan perintah ping ke device tujuan.
Text Box: Ping 10.0.0.2
Contoh : dari device dengan IP address 10.0.0.1 dilakukan ping ke device tujuan 10.0.0.2
Jika koneksi tersambung dengan baik, akan muncul balasan sebagai berikut :
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 68/74/89 ms
Tanda !!!!! menyatakan bahwa sambungan berhasil dilaksanakan.
Proses simulasi dilakukan dengan mengirim paket dari device pengirim ke device tujuan. Klik gambar paket surat di sebelah kanan tengah meu utama, drag dan klik pada sisi device pengirim. Akan muncul menu Create PDU seperti pada gambar 6.
Isilah destination IP Address, sequence number dan One shot time, akhiri dengan menekan tombol Create PDU. Selanjutnya akan muncul informasi tentang PDU yag dibuat pada sisi kanan bawah menu utama. Untuk menghapus dan meng-edit informasi tersebut klik pada bagian yang ingin di-edit atau klik delete untuk menghapus.

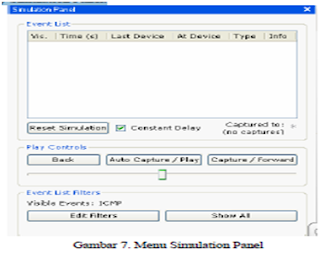

Untuk menjalankan simulasi, klik panel simulasi pada menu utama Packet Tracer, akan muncul display Simulation Panel.
Jenis-jenis paket yang dikirim meliputi paket ARP, Telnet, EIGRP, OSPF, ICMP dan sebagainya. Klik tombol Edit Filters, pilih salah satu dengan me-non aktifkan tanda centang yang ada. Untuk menjalankan simulasi, klik tombol Auto Capture/Play, dan untuk menghentikannya klik tombol yang sama. Hasil simulasi ditunjukkan pada gambar 8.
Tambahan :
Cisco menyediakan beberapa jenis interface pendukung untuk dipasang di Router, seperti serial card, voip card dsb. Interface-interface tersebut dipasang pada slot-slot kosong yang sudah tersedia. Salah satu jenis Cisco router yang dapat diisi dengan beberapa interface tambahan tersebut adalah tipe 2851. Pembahasan lebih detail tentang interface tambahan diberikan pada materi jenis Cisco Router.
Cara menambahkan interface pada slot Router yang kosong adalah sebagai berikut :
1. Meng-off kan router
2. Memilihinterface
3. Drag interface yang dipilih ketempat interface yang kosong atau bisa juga pada tempat interface yang sudah ada untuk mengganti interface yang sudah ada
SOURCE :......
